12T垂直壓縮自動上料式垃圾壓縮設備主要參數序號設備主要項目12T垂直壓縮自動上料式垃圾壓縮設備主要參數1垃圾塊尺寸（長*寬*高）mm4900(±50)*2000(±50)*1400mm(±50)2壓縮機外形尺寸（長*寬*高）/mm7900(±50)*4370(±50)*4200(±50)/5500(±50)3壓縮機構箱體側麵、頂板為Q235鋼板，厚度≥8mm，底板采用16Mn鋼，厚度≥10mm，麵板為8mm花紋鋼板，卸料支撐及翻料鬥≥100mm*100mm*8mm矩形方管，保證機動車碾壓不變形且具備防滑功能4垃圾塊重量≥12T5壓縮力≥120T6垃圾壓實密度≥0.95-1.3t/m³7工作電壓380V8電機個數及功率單電機/22KW9單車次處理垃圾能力≥12T10垃圾日處理量≥120T11配套車輛18噸密封式垃圾運輸車12上料鬥上翻高度≥2600mm13上料鬥舉升力50KN14垂壓係統垂壓係統壓縮力≥980KN，保證尾塊垃圾壓縮完好，與對接車對接時不存在散落垃圾情況。平移輸送油缸缸徑≥63mm行程≥100mm，壓頭平移導軌采用≥18#的優質導軌，保證壓頭運動流暢，垃圾傾倒過程中及垃圾進入垃圾槽的過程中確保垃圾不掉入基坑，使垃圾完全密封壓縮後轉運。15舉升油缸雙缸舉升油缸缸徑及行程≥180mm/3350mm，三級單作用油缸，設有舉升調速機構，在舉升油缸一側加裝安全閥，確保油缸出現故障後壓縮箱不會突然墜地。16設備組成雙缸舉升機構，垂壓機構，水平推出機構，翻料鬥係統，液壓係統，電氣係統，排汙係統，汙水處理係統，噴霧降塵係統17電控係統設備自動化程度高，可完成水平自動壓縮，上料及壓縮等常規動作應使用自動控製。18安全裝置箱體設置手動保險勾19機械附件尼龍摩擦塊，滾輪導向機構，垃圾阻尼帶，卸料口蓋20電器元件所有電器元件均選用性能穩定先進的知名品牌，其中PLC控製係統必須選用世界知名產品，操作簡便，自動化程度高。21操作係統手動+自動22噴霧降塵係統垃圾傾倒過程中產生的揚塵通過噴霧係統消除，避免二次汙染，噴霧係統采用銅管+國內知名品牌的水泵及噴頭23結構形成壓頭平移壓縮機構，雙缸舉升機構，上料鬥機構，前門機構，排汙機構，保險機構，液壓機構，電器機構24主水平壓縮油缸缸徑及行程≥220mm/5300mm（4級缸）提供油缸采購合同25副垂直壓縮油缸缸徑及行程≥250mm/900mm提供油缸采購合同26上料鬥外形尺寸（長*寬*高）3500mm*3000mm*1000mm，保證甲方現有的5噸垃圾收集車可通過料鬥進行垃圾投放，垃圾傾倒後由壓縮設備自動上料進行壓縮，無需人工清理27液壓係統選用優質穩定液壓缸，密封機構選用進口元器件，采用高低壓雙聯葉片油泵，油缸動作敏感，效率高，無備壓，提供相關液壓油缸密封件進口證明文件。

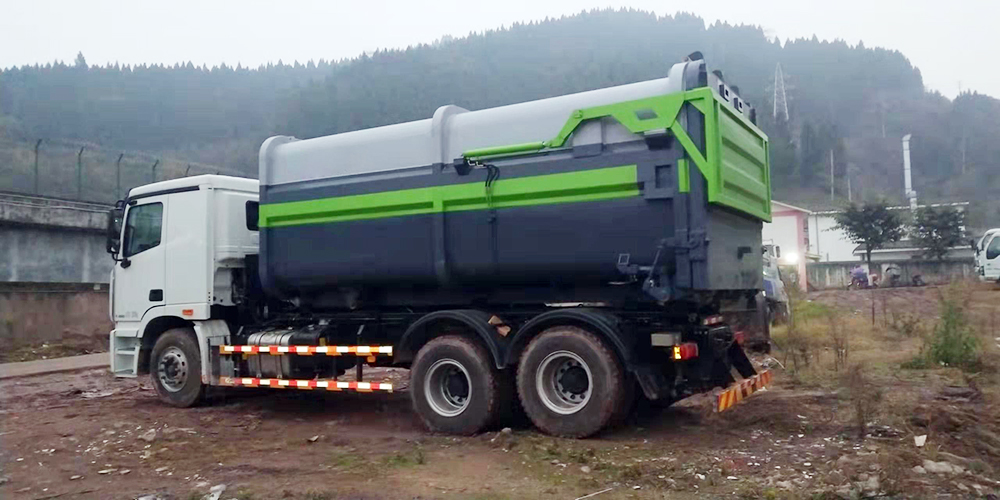

　　 TL-YD1800M移動式垃圾壓縮站介紹　　TL-YD1800M移動式垃圾壓縮站是我公司在環衛係列產品的基礎上，根據市場及顧客的需求自主研製開發的一種新型移動式垃圾壓縮設備，該設備與車廂可卸式垃圾車共同設計使用。可安裝在室外或室內使用。具有翻鬥上料、PLC編程控製壓縮。主要電器、液壓係統元件選用進口元器件和國內知名品牌的優質產品。該設備的優點：（1）垃圾站基礎建設簡單化。（2）操作簡單、方便。（3）後門液壓鎖緊機構狀態：垃圾壓縮的越多，後門鎖緊、密封越嚴。（4）裝載量大、性能可靠。　　在車廂可卸式垃圾車和移動式垃圾壓縮站共同卸料時，車輛上的液壓係統通過轉換、操作打開壓縮箱後門，再舉升卸料。整車、設備性能穩定安全可靠，可大大降低環衛工人的勞動強度。垃圾的轉運采用全密封結構形式，消除垃圾的二次汙染，解決了垃圾的拋、冒、滴、漏等問題。　　TL-YD1800M移動式垃圾壓縮站承載能力強，節能、噪音小、機動性強等特點。使環衛部門、廠礦、企業、碼頭等部門理想的垃圾轉運環衛工具。　　我公司產品實行三包，負責培訓操作及保修人員，並為用戶提供優良的售後和售前服務，消除用戶的後顧之憂。1.1移動式垃圾壓縮站技術參數： 序號項    目主要技術參數及要求備注1外形尺寸6300×2545×24302箱體容積18立方米3壓縮力30T4壓縮形式水平壓縮5液壓係統額定壓力18～21MPa6電磁換向閥油研7電機功率kw7.58垃圾重量13～15T9使用電壓380V/50HZ10PLC編程器西門子或其他編程器11水源生活用水1.2配置表外形尺寸長 翻鬥收起6300壓縮倉容積長1680翻鬥展開8300寬2545寬1950高翻鬥收起2430高760翻鬥展開2350設備自重≤6.5設備容積（m3）18設備性能參數  推頭油缸推力（KN）340翻鬥容積（m3）4.0翻轉油缸翻轉力（KN）280設備電源接口高防護等級接插件電源電壓（V）380電動機功率（kw）7.5係統壓力（Mpa）22電氣控製控製形式PLC係統流量（l/min）20控製電壓24V單次壓縮時間53安全保護急停斷電單次翻轉時間37操作方式有線移動控製盒後門開啟時間1麵板操作壓縮循環次數4

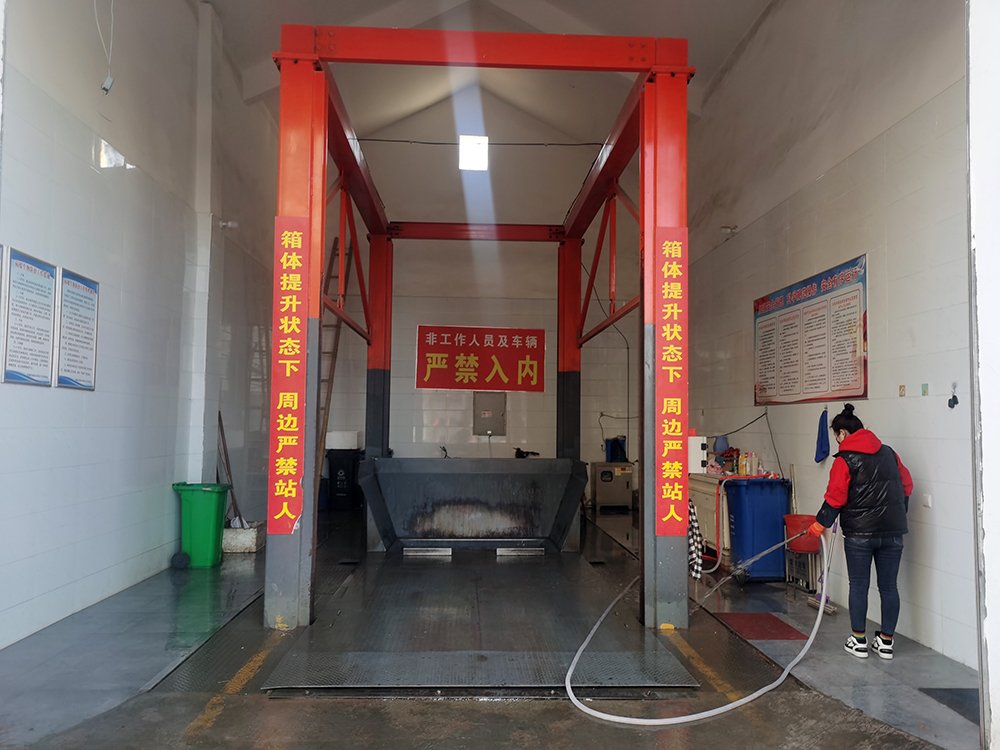

　　1.1產品總體描述：　　地埋舉升垂直式垃圾壓縮設備主要由壓縮箱體、壓縮機構、缸舉部分、儲存箱、控製櫃、電液控製係統等組成，是一種新型機、電、液一體化的垃圾壓縮中轉設備。它具有以下幾個顯著特點：　　1.設備設有儲存機構，壓縮箱體和儲存機構可同時進行傾倒工作，增設的儲存箱也可儲存大量垃圾，大大增加了垃圾傾倒速度。　　2.設備站房內空梁底高度低於5.4米,大大降低了站房造價，並且可滿足目前大部分舊站改造項目。　　3.改變了三缸四柱式的壓縮方式，主壓縮油缸隻負責壓縮，舉升油缸隻負責箱體舉升功能，不在是之前的三缸聯動形式，使得設備各油缸動作清晰，操作簡便。　　4. 設備總高度低於4.5米，維修方便。　　5.垃圾傾倒工程中，上方沒有障礙物，滿足了更多車型的傾倒工作。　　該產品廣泛適用於城鎮居民生活區、工業區、商業區、學校、機關、公園、風景區的生活垃圾及固體廢棄物的收集、壓縮減容和密封轉運。　　　　1.2.使用效果方麵介紹：　　l 該產品配有垃圾儲備箱，垃圾儲備箱與壓縮設備分離，垃圾壓縮和散裝垃圾傾倒可同時進行，避免等待，轉運量大，提高工作效率。　　l 該產品一次轉運可達8/12噸，是普通垃圾壓縮設備轉運量的2/3倍，大大節約了運輸成本，使用成本低。　　l 該設備操作全部采用自動化，可遙控全方位操作，安全係數高，工人勞動強度低。　　l 該設備整體高度低於5.4米，保養維修方便，故障率低，且壓縮力可達120噸。　　l 汙水收集排放係統。在壓縮箱的底板及側板下部開設汙水排放孔，垃圾汙水通過排放孔經過收集槽，，再進行集中排放，流入地坑的預埋管中，進入汙水收集井,經自動排汙係統，再排入市政排汙管網係統。經過多年的實踐證明，該汙水收集排放係統是行之有效的。　　l 配有噴淋除塵/減臭係統，地坑清洗係統，防垃圾跌落地坑係統等,垃圾站的環境衛生達到《環境空氣質量標準》（GB3095-1996）。　　1.3.技術方麵介紹：　　1.機械部分介紹：　　所有材料選用武鋼和邯鋼產國標板型材，全部采用CO2氣體保護焊，箱體采用滿焊，焊接牢固，垃圾箱材質選用45#鋼，耐磨又抗腐蝕。整個機架堅固耐用；舉升機構設計合理，節約油缸動力，油缸采用國內知名品牌，輕鬆滿足舉升效果。　　2.外觀部分介紹：　　設備外觀與周圍環境相結合，油漆選用高品質汽車漆，噴塗均勻，色澤光亮，不存在不協調斑點、流漆、褶皺、針孔等現象；設備麵板平整，不存在凹凸不平現象。所有焊縫均使用焊縫膠塗抹，結合美觀。　　3.電氣控製部分介紹：　　所有電器元件均采用國內知名品牌，正泰電器。繼電器選用法國施耐德，傳感器采用歐姆龍防水防腐蝕產品。電路與設備每個動作相結合，操作簡單，各個動作互鎖，安全可靠。　　4.液壓係統部分介紹：　　液壓係統及液壓泵站均為我公司技術人員針對自身需求設計，所有液壓件供應商均為經過長時間考察選用的廠家。選用佛山南曦液壓缸，其采用世界美國派克進口密封件，在額定壓力下可以保證不漏油，油缸不內泄，伸縮速度均勻。液壓閥選用山西榆次油研公司產品，油泵選用四川長江油泵，電機選用國內知名品牌開封電機。　　公司自主設計的液壓係統高度集成，傳動效率高，噪音低，節能，故障率低，性能可靠,元件布置合理,維修十分方便。 各個動作均設有液壓鎖，如在設備運行過程中出現停電等情況，設備依然可以安全的恢複初始狀態。　　5.使用性能介紹：　　本產品自動化程度高，各個動作之間設有互鎖結構，傳感器運行性能穩定，各動作銜接良好。在操作過程中隻需一鍵就可以完成壓縮，回縮，噴霧降塵，等動作。本產品設有箱體防墜落係統，液壓鎖等安全裝置。采用手動自動兩種操作模式，其中手動操作還設有遠程遙控係統，如自動出現故障的情況下還可使用手動操作繼續使用，從而大大減少了設備停滯運行的現象。　　1.4、產品特色：　　l 與同類廠家產品相比,我公司垂直壓縮站有如下特色：　　l 1.整台設備是一個閉合式結構體，結構緊湊牢固。出廠前進行的各項操作實驗技術參數合格後，投入現場安裝使用後仍能保持各項參數合格。　　l 2. 垃圾壓榨在內模模腔內壓縮成型，壓縮力大，成型效果好，並且不會使卸料推鏟和中閘門受到太大壓力而變形。　　l 3.由壓縮室，儲存室，推鏟室構成的整體式垃圾箱頂蓋平坦整潔，方便又美觀。　　l 4.設有電氣自控線路,杜絕了排汙水泵易燒毀情況的發生。　　l   5. 配備噴霧降塵係統, 有效抑製傾到垃圾時產生的揚塵, 大大改善了工作環境, 並提高了垃圾的粘結力。參數表序號設備主要項目8噸雙缸舉升垂直式12噸雙缸舉升垂直式1垃圾塊尺寸（長*寬*高）2000*1600*1400mm *22000*1600*1400mm *32壓縮機外形尺寸（長*寬*高）6300*3600*3800mm7900*3600*3800mm3壓縮機構箱體側麵、頂板為Q235鋼板，底板采用16Mn鋼，卸料支撐材質為矩形方管，保證機動車碾壓不變形箱體側麵、頂板為Q235鋼板，底板采用16Mn鋼，卸料支撐材質為矩形方管，保證機動車碾壓不變形1垃圾塊重量4T*24T*32壓縮力≥120T≥120T3垃圾壓實密度≥0.9-1.2t/m³≥0.9-1.2t/m³4工作電壓380V380V5電機功率22KW22KW6單次處理垃圾能力8T8T7垃圾日處理量120T120T8配套車輛8噸密封式垃圾運輸車12噸密封式垃圾運輸車9適用垃圾收集方式人力三輪車，手推車，電動三輪車，側裝式垃圾車，勾臂式垃圾車,人力三輪車，手推車，電動三輪車，側裝式垃圾車，勾臂式垃圾車,10主壓縮油缸缸徑250mm250mm11副壓縮油缸缸徑無副壓縮無副壓縮12壓縮油缸總行程1200mm1200mm13提升機構雙缸舉升160mm缸徑雙缸舉升180mm缸徑14設備組成雙缸舉升機構，垂壓機構，水平推出機構，液壓係統，電氣係統，排汙係統雙缸舉升機構，垂壓機構，水平推出機構，液壓係統，電氣係統，排汙係統15汙水處理係統設置排汙坡道，引流至汙水坑或市政排汙管網設置排汙坡道，引流至汙水坑或市政排汙管網16安全裝置自動保險勾自動保險勾17機械附件尼龍摩擦塊，滾輪導向機構，垃圾阻尼帶，卸料口蓋尼龍摩擦塊，滾輪導向機構，垃圾阻尼帶，卸料口蓋18電器元件采用國內知名品牌，正泰電器元件，性能穩定先進，操作簡便，自動化程度高。采用國內知名品牌，正泰電器元件，性能穩定先進，操作簡便，自動化程度高。19操作係統手動、自動、漢顯觸摸可選2項手動、自動、漢顯觸摸可選2項20液壓係統選用優質穩定液壓缸，密封機構選用進口元器件，采用高低壓雙聯葉片油泵，油缸動作敏感，效率高，無備壓選用優質穩定液壓缸，密封機構選用進口元器件，采用高低壓雙聯葉片油泵，油缸動作敏感，效率高，無備壓21結構形成壓頭平移壓縮機構，雙缸舉升機構，前門機構，排汙機構，保險機構，液壓機構，電器機構壓頭平移壓縮機構，雙缸舉升機構，前門機構，排汙機構，保險機構，液壓機構，電器機構

　　1.1產品總體描述：　　地埋舉升垂直式垃圾壓縮設備主要由壓縮箱體、壓縮機構、缸舉部分、儲存箱、控製櫃、電液控製係統等組成，是一種新型機、電、液一體化的垃圾壓縮中轉設備。它具有以下幾個顯著特點：　　1.設備設有儲存機構，壓縮箱體和儲存機構可同時進行傾倒工作，增設的儲存箱也可儲存大量垃圾，大大增加了垃圾傾倒速度。　　2.設備站房內空梁底高度低於5.4米,大大降低了站房造價，並且可滿足目前大部分舊站改造項目。　　3.改變了三缸四柱式的壓縮方式，主壓縮油缸隻負責壓縮，舉升油缸隻負責箱體舉升功能，不在是之前的三缸聯動形式，使得設備各油缸動作清晰，操作簡便。　　4. 設備總高度低於4.5米，維修方便。　　5.垃圾傾倒工程中，上方沒有障礙物，滿足了更多車型的傾倒工作。　　該產品廣泛適用於城鎮居民生活區、工業區、商業區、學校、機關、公園、風景區的生活垃圾及固體廢棄物的收集、壓縮減容和密封轉運。　　　　1.2.使用效果方麵介紹：　　l 該產品配有垃圾儲備箱，垃圾儲備箱與壓縮設備分離，垃圾壓縮和散裝垃圾傾倒可同時進行，避免等待，轉運量大，提高工作效率。　　l 該產品一次轉運可達8/12噸，是普通垃圾壓縮設備轉運量的2/3倍，大大節約了運輸成本，使用成本低。　　l 該設備操作全部采用自動化，可遙控全方位操作，安全係數高，工人勞動強度低。　　l 該設備整體高度低於5.4米，保養維修方便，故障率低，且壓縮力可達120噸。　　l 汙水收集排放係統。在壓縮箱的底板及側板下部開設汙水排放孔，垃圾汙水通過排放孔經過收集槽，，再進行集中排放，流入地坑的預埋管中，進入汙水收集井,經自動排汙係統，再排入市政排汙管網係統。經過多年的實踐證明，該汙水收集排放係統是行之有效的。　　l 配有噴淋除塵/減臭係統，地坑清洗係統，防垃圾跌落地坑係統等,垃圾站的環境衛生達到《環境空氣質量標準》（GB3095-1996）。　　1.3.技術方麵介紹：　　1.機械部分介紹：　　所有材料選用武鋼和邯鋼產國標板型材，全部采用CO2氣體保護焊，箱體采用滿焊，焊接牢固，垃圾箱材質選用45#鋼，耐磨又抗腐蝕。整個機架堅固耐用；舉升機構設計合理，節約油缸動力，油缸采用國內知名品牌，輕鬆滿足舉升效果。　　2.外觀部分介紹：　　設備外觀與周圍環境相結合，油漆選用高品質汽車漆，噴塗均勻，色澤光亮，不存在不協調斑點、流漆、褶皺、針孔等現象；設備麵板平整，不存在凹凸不平現象。所有焊縫均使用焊縫膠塗抹，結合美觀。　　3.電氣控製部分介紹：　　所有電器元件均采用國內知名品牌，正泰電器。繼電器選用法國施耐德，傳感器采用歐姆龍防水防腐蝕產品。電路與設備每個動作相結合，操作簡單，各個動作互鎖，安全可靠。　　4.液壓係統部分介紹：　　液壓係統及液壓泵站均為我公司技術人員針對自身需求設計，所有液壓件供應商均為經過長時間考察選用的廠家。選用佛山南曦液壓缸，其采用世界美國派克進口密封件，在額定壓力下可以保證不漏油，油缸不內泄，伸縮速度均勻。液壓閥選用山西榆次油研公司產品，油泵選用四川長江油泵，電機選用國內知名品牌開封電機。　　公司自主設計的液壓係統高度集成，傳動效率高，噪音低，節能，故障率低，性能可靠,元件布置合理,維修十分方便。 各個動作均設有液壓鎖，如在設備運行過程中出現停電等情況，設備依然可以安全的恢複初始狀態。　　5.使用性能介紹：　　本產品自動化程度高，各個動作之間設有互鎖結構，傳感器運行性能穩定，各動作銜接良好。在操作過程中隻需一鍵就可以完成壓縮，回縮，噴霧降塵，等動作。本產品設有箱體防墜落係統，液壓鎖等安全裝置。采用手動自動兩種操作模式，其中手動操作還設有遠程遙控係統，如自動出現故障的情況下還可使用手動操作繼續使用，從而大大減少了設備停滯運行的現象。　　1.4、產品特色：　　l 與同類廠家產品相比,我公司垂直壓縮站有如下特色：　　l 1.整台設備是一個閉合式結構體，結構緊湊牢固。出廠前進行的各項操作實驗技術參數合格後，投入現場安裝使用後仍能保持各項參數合格。　　l 2. 垃圾壓榨在內模模腔內壓縮成型，壓縮力大，成型效果好，並且不會使卸料推鏟和中閘門受到太大壓力而變形。　　l 3.由壓縮室，儲存室，推鏟室構成的整體式垃圾箱頂蓋平坦整潔，方便又美觀。　　l 4.設有電氣自控線路,杜絕了排汙水泵易燒毀情況的發生。　　l   5. 配備噴霧降塵係統, 有效抑製傾到垃圾時產生的揚塵, 大大改善了工作環境, 並提高了垃圾的粘結力。參數表序號設備主要項目8噸雙缸舉升垂直式12噸雙缸舉升垂直式1垃圾塊尺寸（長*寬*高）2000*1600*1400mm *22000*1600*1400mm *32壓縮機外形尺寸（長*寬*高）6300*3600*3800mm7900*3600*3800mm3壓縮機構箱體側麵、頂板為Q235鋼板，底板采用16Mn鋼，卸料支撐材質為矩形方管，保證機動車碾壓不變形箱體側麵、頂板為Q235鋼板，底板采用16Mn鋼，卸料支撐材質為矩形方管，保證機動車碾壓不變形1垃圾塊重量4T*24T*32壓縮力≥120T≥120T3垃圾壓實密度≥0.9-1.2t/m³≥0.9-1.2t/m³4工作電壓380V380V5電機功率22KW22KW6單次處理垃圾能力8T8T7垃圾日處理量120T120T8配套車輛8噸密封式垃圾運輸車12噸密封式垃圾運輸車9適用垃圾收集方式人力三輪車，手推車，電動三輪車，側裝式垃圾車，勾臂式垃圾車,人力三輪車，手推車，電動三輪車，側裝式垃圾車，勾臂式垃圾車,10主壓縮油缸缸徑250mm250mm11副壓縮油缸缸徑無副壓縮無副壓縮12壓縮油缸總行程1200mm1200mm13提升機構雙缸舉升160mm缸徑雙缸舉升180mm缸徑14設備組成雙缸舉升機構，垂壓機構，水平推出機構，液壓係統，電氣係統，排汙係統雙缸舉升機構，垂壓機構，水平推出機構，液壓係統，電氣係統，排汙係統15汙水處理係統設置排汙坡道，引流至汙水坑或市政排汙管網設置排汙坡道，引流至汙水坑或市政排汙管網16安全裝置自動保險勾自動保險勾17機械附件尼龍摩擦塊，滾輪導向機構，垃圾阻尼帶，卸料口蓋尼龍摩擦塊，滾輪導向機構，垃圾阻尼帶，卸料口蓋18電器元件采用國內知名品牌，正泰電器元件，性能穩定先進，操作簡便，自動化程度高。采用國內知名品牌，正泰電器元件，性能穩定先進，操作簡便，自動化程度高。19操作係統手動、自動、漢顯觸摸可選2項手動、自動、漢顯觸摸可選2項20液壓係統選用優質穩定液壓缸，密封機構選用進口元器件，采用高低壓雙聯葉片油泵，油缸動作敏感，效率高，無備壓選用優質穩定液壓缸，密封機構選用進口元器件，采用高低壓雙聯葉片油泵，油缸動作敏感，效率高，無備壓21結構形成壓頭平移壓縮機構，雙缸舉升機構，前門機構，排汙機構，保險機構，液壓機構，電器機構壓頭平移壓縮機構，雙缸舉升機構，前門機構，排汙機構，保險機構，液壓機構，電器機構

技術參數項   目單   位參   數三缸四柱壓縮倉容積m3≥4儲存倉容積m3≥5液壓係統額定壓力兆帕≥21高工作壓力兆帕21外形尺寸米≥6.2×3.3×6.2垃圾塊大重量噸≥4垃圾塊大尺寸米1.8×1.6×1.4工作電壓伏特380配套電機功率千瓦22單機日處理量噸≥100額定壓縮力噸≥100壓縮缸大行程米3.8壓縮速度米/分鍾0.40上升速度米/分鍾3.8額定推出力噸16裝車油缸大行程米3.7推出/退回速度分鍾3壓縮密度噸/立方米≥0.9壓縮比/1：2—1：4大裝車高度米≥1.6　　產品主要性能要求:　　1、壓實效果好、效率高；壓縮比可達1：4、大壓縮密度大於0.9t·m-3　　2、環保性能好：采用地下壓實，設有專用汙水處理係統，無汙染。　　3、噪音汙染小：高壓泵采用小排量葉片泵、低壓泵采用大排量低噪音葉片泵，噪音低，對周圍環境影響小。　　4、節能效果好：根據不同的工作階段，高低壓泵分別進行工作，節約能源。　　5、設備自動化程度高、作業安全性好：整機采用模塊控製，係統防護等級高，動作互鎖，防止操作失誤發生事故，同時省去了大量的繼電器，大大降低故障率。　　6、工人勞動強度低：采用零地麵到料，減少工人勞動強度，傾倒垃圾等待時間少。　　7、汙水抽排係統：控製係統預留汙水抽排接口，可選配汙水泵，實現自動排汙　　8、液壓係統：本壓縮中轉站壓縮油缸和液壓站全部采用國內知名廠家生產的產品，確保了設備的正常使用，大大降低其故障率。

工藝說明　　1）轉運車進站將空垃圾箱卸在移位平台中的空箱位；操作移位平台水平移動，將空箱位平移至壓縮工位，推拉箱機構在油缸作用下將垃圾箱拉至壓縮機對接位，抱箱機構在油缸作用下抱住箱體，通過壓縮機上的箱門提升機構打開垃圾箱上閘門，完成對接。此時，位移平台的另一箱位可繼續放置空垃圾箱，或將滿箱垃圾拖走。　　2）垃圾收集車往壓縮機卸料槽倒料。　　3）垃圾壓縮裝箱：垃圾收集車將垃圾收集入站，在上料平台上將垃圾倒入壓縮機倒料口，在油缸作用下推頭將垃圾在垃圾箱內進行壓縮，反複上料壓縮並壓入垃圾箱，直至裝滿垃圾箱。　　4）關閉垃圾箱閘門：推鏟後一次推入後回退越過垃圾箱閘門一定距離，壓縮機箱門提升機構動作將閘門關閉，之後推鏟繼續回退到位。　　5）垃圾轉運箱脫開抱箱機構在油缸作用下鬆開箱體，推拉箱機構在油缸作用下將垃圾箱推移離開壓縮機對接口，完成垃圾箱脫開。　　6）位移平台再次水平移動，將滿箱的垃圾箱移動至另一箱位，平移的同時將預先放置在位移平台上的空箱移動至壓縮位。　　7）鉤臂車拉走垃圾轉運車箱鉤臂車將滿箱垃圾箱鉤起，將垃圾箱拉上轉運車車架，鎖緊裝置將箱體鎖住，車輛駛離壓縮站。　　8）汙水處理垃圾壓縮和裝箱過程中釋放出的汙水經集水管流經濾層到地麵集水溝池，與站內衝洗汙水混合稀釋後排放到市政汙水管網；若中轉站外無市政汙水管網，則應配備槽罐車將垃圾汙水收集運送到城市汙水處理廠進行處理，再達標排放。工藝流程圖技術參數表序號名稱項目單位參數值一 壓縮機 大壓縮力t40係統壓力MPa21電壓V380電機功率kw15處理能力t/天≥100壓實密度t/m3≥0.75壓縮機尺寸長×寬×高6200×3770×5900受料倉容積m36上料收集車人力車、電動車及5～8噸可卸式垃圾車等二垃圾箱 垃圾箱尺寸長×寬×高5200×2465×2060垃圾箱重量t4.4容積m312裝載量t≥9三移位平台  驅動方式-液壓缸驅動移位行程m3移位速度m/min5換位時間s21

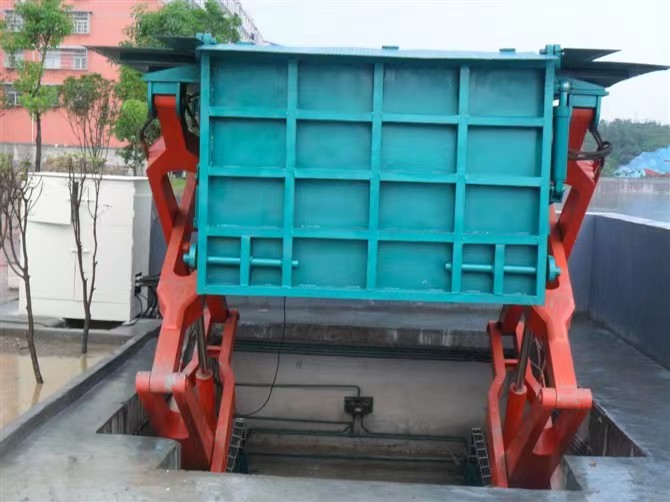

　　絞架舉升水平壓縮垃圾中轉設備是將垃圾的卸料、壓縮、儲存集合在一起，設備和垃圾整體落於地下，利用地下空間將垃圾密封在箱體內，地麵上無垃圾外漏現象，整個設備僅有上蓋板露出地麵，上蓋板可與周圍環境協調裝飾，達到融為一體的效果，使周邊環境麵貌更加美觀，土建費用低，無需大型工作間和操作間，節省投資，建設工期短；廣泛適用於垃圾量較小，土建困難，占地麵積小的城鎮居民小區、公園、風景區，和城市繁華區域的生活垃圾及固體廢棄物的收集，壓縮減容和密封轉運。　　A. 使用效果方麵介紹：　　1、采用水平壓縮，整體運營在地下，噪音低，環保性好；　　2、壓縮係統采用單電機單泵結構，後門鎖緊油缸設計有液壓鎖，防止油缸鬆動；　　3、預留維修保養窗口，便於檢修；　　4、采用全自動化操作控製，工作效率高，降低勞動強度；　　5、動作少，故障率低，各動作間安全互鎖，防止操作工人誤操作，安全可靠；　　6、汙水收集排放係統。在壓縮箱的底板及側板下部開設汙水排放孔，垃圾汙水通過排放孔經過收集槽，，再進行集中排放，流入地坑的預埋管中，進入汙水收集井,經自動排汙係統，再排入市政排汙管網係統。經過多年的實踐證明，該汙水收集排放係統是行之有效的。　　7、設備可整體落於地下，與周圍環境相結合，美觀且實用。　　B. 技術方麵介紹：　　1.機械部分介紹：　　所有材料選用武鋼和邯鋼產國標板型材，全部采用CO2氣體保護焊，箱體采用滿焊，焊接牢固，垃圾箱材質選用45#鋼，耐磨又抗腐蝕。整個機架堅固耐用；舉升機構設計合理，節約油缸動力，油缸采用國內知名品牌，輕鬆滿足舉升效果。　　2.外觀部分介紹：　　設備整體落於地下與周圍環境相結合，油漆選用高品質汽車漆，顏色可以周圍環境相結合，選用不同漆色，油漆噴塗均勻，色澤光亮，不存在不協調斑點、流漆、褶皺、針孔等現象；設備麵板平整，不存在凹凸不平現象。所有焊縫均使用焊縫膠密封。　　3.電氣控製部分介紹：　　所有電器元件均采用國內知名品牌，其中電器元件選用浙江正泰電器，繼電器選用法國施耐德公司產品，傳感器采用歐姆龍防水防腐蝕產品。在保證元器件質量的前提下，電路與設備每個動作都經過合理設計，充分發揮其作用，達到設備整體操作簡單，各個動作互鎖良好，安全可靠。　　4.液壓係統部分介紹：　　液壓係統及液壓泵站均為我公司技術人員針對自身需求設計，所有液壓件供應商均為經過長時間考察選用的廠家。選用佛山南曦液壓缸，其采用世界美國派克進口密封件，在額定壓力下可以保證不漏油，油缸不內泄，伸縮速度均勻。液壓閥選用山西榆次油研公司產品，油泵選用四川長江油泵，電機選用國內知名品牌開封電機。　　公司自主設計的液壓係統高度集成，傳動效率高，噪音低，節能，故障率低，性能可靠,元件布置合理,維修十分方便。 各個動作均設有液壓鎖，如在設備運行過程中出現停電等情況，設備依然可以安全的恢複初始狀態。　　5.使用性能介紹：　　本產品操作簡單，安全機構設置完整，運行銜接良好，垃圾傾倒方便，壓縮完成後，推鏟可以完整的將垃圾快推進對接車輛，垃圾壓實效果好，設備在與車輛對接過程中，銜接良好，不會出現散、落、漏等現象。　　二、產品特色：　　與其他廠家所生產產品相比,我公司水平式壓縮站有如下特色：　　1. 垃圾壓榨成型過程中，壓縮力大，成型效果好，壓實密度高，前門設計結實耐用，不會在壓縮過程中產生變形等損壞。　　2. 設備出廠前均進行性能調試，質檢人員對設備各部件進行嚴格檢驗，對於達標產品可以保證在安裝完成後能達到設備優良性能。　　3.設備設有遠程遙控係統，操作人員可在安全操作範圍內進行操作。參數表：序號設備主要項目參    數TL-SP60B備注1垃圾塊尺寸（長*寬*高）2700*1800*12002壓縮機外形尺寸（長*寬*高）6200*3400*31003壓縮機構箱體側麵、頂板為Q235鋼板，厚度≥6mm，底板采用Q345鋼，厚度≥6mm，麵板為6mm花紋鋼板，卸料支撐材質為100mm*100mm*8mm矩形方管，保證機動車碾壓不變形4垃圾塊重量4T5壓縮力≥60T6垃圾壓實密度≥0.7-1.0t/m³7工作電壓380V8電機功率11KW9單次處理垃圾能力4T10垃圾日處理量60T11配套車輛6噸密封式垃圾運輸車12適用垃圾收集方式人力三輪車，手推車，電動三輪車，側裝式垃圾車14壓縮油缸總行程3800mm15舉升機構6mm鋼板拚接16設備組成剪叉舉升機構，壓縮箱體機構，液壓係統，電氣係統，排汙係統17汙水處理係統設置排汙坡道，引流至汙水坑或市政排汙管網18安全裝置手動自頂式保險裝置19機械附件尼龍摩擦塊，垃圾阻尼帶，卸料口蓋20電器元件采用國內知名品牌，正泰電器元件，性能先進，操作簡便

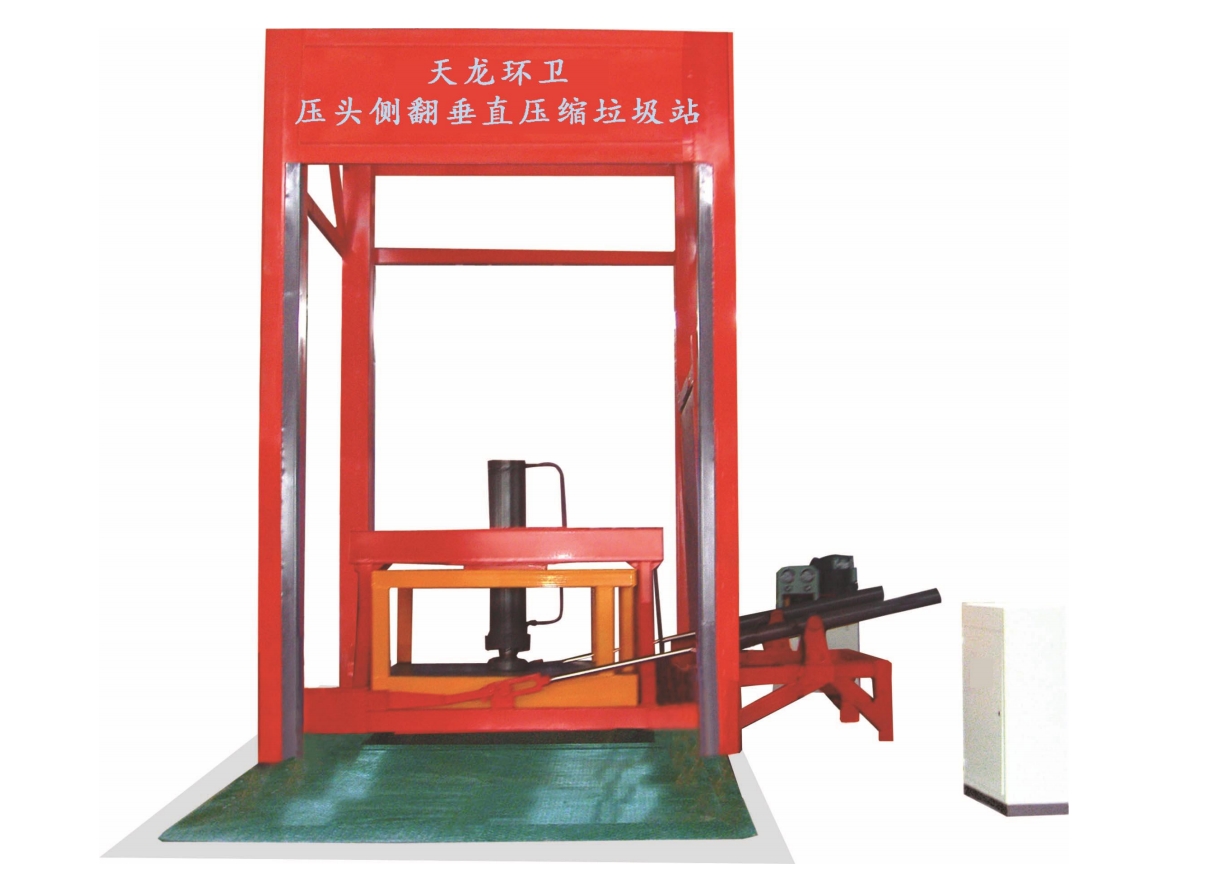

垃圾設備總示意圖天龍側翻垂直式垃圾壓縮站技術優勢　　（1）、顛覆性創新，站房室內高度僅需 4.8 米。是垂直壓縮機中高度低的，節省建築費用。　　（2）、側翻壓頭技術。　　（3）、聯動式插銷機構。壓縮裝置翻轉和鎖止機構連貫運行，一氣嗬成，可靠。　　（4）、適應擺臂車和自卸車直接傾倒垃圾。由於側翻垂直式壓縮機創造性地改變了壓頭移動路徑，改為將壓頭側翻至機架一側，完全讓開壓縮倉地麵以上空間，克服了其它垂直壓縮機的上述弊端，滿足擺臂車集裝箱或自卸車等小中大型機動車直接向壓縮倉倒料，並一次傾倒完畢。　　（5）、側翻壓縮工藝，工作效率高、能耗低。　　（6）、垂直壓力 100—120t，垃圾塊壓縮密度大，≥0.92t/m3。　　（7）、整體式垃圾箱，便於保潔。　　（8）、專用箱體舉升裝置。采用兩隻液壓油缸舉升垃圾箱，舉升力大，舉升平穩可靠。可靠的安全措施：采用電液互鎖、機械保護　　（9）等多重保護裝置，保護了設備及人身安全。　　（10）、裝有噴霧降塵裝置。減少粉塵汙染，改善勞動條件。　　（11）、完善的汙水處理，無二次汙染。　　（12）、采用先進的控製係統。選配 PLC 可編程控製，可實現全程自動控製。側翻垂壓站技術參數（部分型號）

序號設備主要項目10噸1垃圾塊尺寸（長*寬*高）4300*2000*14002壓縮機外形尺寸（長*寬*高）7900*3500*38003垃圾塊重量10-12T4壓縮力≥80T5垃圾壓實密度≥0.75-0.85t/m³6工作電壓380V7電機功率22KW8單次處理垃圾能力10-12T9垃圾日處理量100T10配套車輛12噸密封式垃圾運輸車11適用垃圾收集方式人力三輪車，手推車，電動三輪車，側裝垃圾車12主壓縮油缸缸徑缸徑180mm，油缸密封件采用進口產品13舉升油缸缸徑160mm，油缸密封件采用進口產品14壓縮油缸總行程5700mm15設備組成導軌缸舉機構，壓縮箱體機構，液壓係統，電氣係統16汙水處理係統設置排汙坡道，引流至汙水坑或市政排汙管網17安全裝置手動保險鉤18機械附件尼龍摩擦塊，垃圾阻尼帶，卸料口蓋19電器元件正泰電器元件，操作簡便20液壓係統選用優質穩定液壓缸，密封機構選用進口元器件，采用齒輪油泵，油缸動作敏感，效率高21結構形成導軌舉升機構，壓縮箱體，開門機構，保險機構
